Donnerstag, 14. Juli 2011

Aquaponic

Ich werde in diesem Post erklären wie mein System auf gebaut ist.

Ich werde immer mit den Materialien die ich benutzt habe anfangen und bilder zeigen wie es aussieht.

Wer fragen hat kann sie gerne stellen, ich werde dann genau drauf eingehen und versuchen so gut wie möglich zu helfen.

Growbed I

Es gibt für mich 2 verschiedene varianten, beide sind bis auf den Boden baugleich. Die Blähton variante benutzt stützen aufgrund des geringeren Gewichtes. Die Stein variante hat statt stützen zusätzlich 3-6 weiter Europaletten.

Blähton:
Leichter als Stein aber um einiges Teurer, ermöglicht den raum darunter zu benutzen.


Stein:
Billiger aber Schwerer. Die Gefahr besteht das alles absackt, außerdem muss man den Sumpf tank tiefer einbuddeln.


Growbed II

Das Growbed besteht aus:
7x OSB-Platten 2050x675x15mm
9x Betonplatten 40x40x4cm
3x Europaletten 800x1200mm tauchfähig
Teichfolie 1mm Grau/Braun 3x5 M

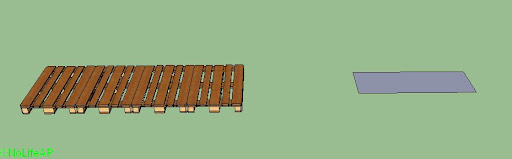

Zuerst das Start material:
3 Europaletten für den Boden und 7x OSB-Platten


Der Boden:
4 OSB platten werden als Boden des growbeds drauf gelegt und verschraubt, es bleiben ca 45cm übrig die man absägt.


Seiten:
Für die Seiten werden Zwei OSBplatten in der hälfte zersägt um jeweils ein 33cm Rand zu bekommen, für die Endstücke wird eine OSB platte benötigt

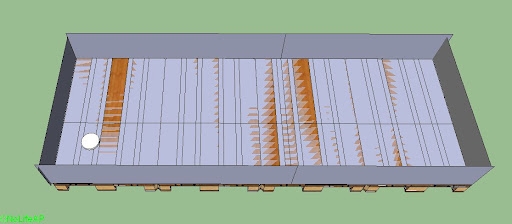

Das Resultat:
Ein Becken mit den Maßen 2,40x1,20x0,33m
Zum Schluss wird ein loch als Abfluss in das Becken gebohrt.


Zeichnungen wurden mit Google Sketchup gemacht.

Dazu kommen noch stützen, werde die tage genauer drauf eingehn

Siphon

Das 25mm loch im Growbed wird als Abfluss in den Sumpftank dienen. .
Ich werde hier einen Affnan Bell Siphon benutzen. Die Anleitung von Affnan ist sehr gut und reicht eigentlich, ich werde es aber trotzdem noch einmal grob erklären

Was ich benutze:
1 x PVC - Durchführung 25x32x1k
1 x PVC - Reduziermuffe Ø 40/50 x 25 mm
1 x PVC-Rohr Ø 25 mm
2 x PVC-Winkel 90° d 25
1 x PVC-Rohr Ø 85 mm
1 x PVC-Rohr Ø 110mm

Die Durchführung dichtet das Loch in den OSB Platten ab,
In die PVC Durchführung bohre ich ein kleines Loch um dem rest Wasser das abfließen zu ermöglichen. Dazu kommt noch für die stabilität ein stück plastik unter die Teichfolie, muss man aber nicht machen. Die Durchführung wird festgezogen und dann kann es weiter gehn.

In die Durchführung kommt ein 25er Rohr und oben drauf eine Reduziermuffe die dafür sorgt das die Saugleitung erhöht wird. Mehr auf Affnan's Seite


Damit der Siphon auch Funktioniert kommt ein 85mm rohr mit deckel drauf. Einfach ein Rohr nehmen und große Löcher rund um bohren und dann in der mitte der Löcher zersägen.

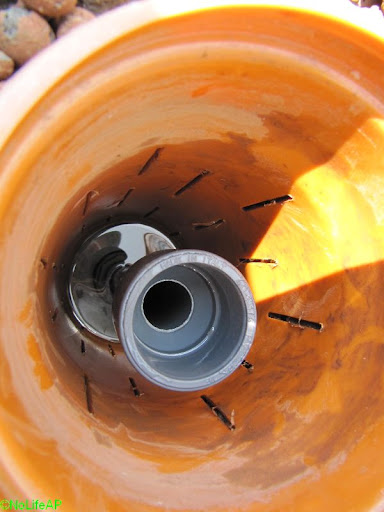

Dazu kommt noch ein "RockGuard" ein schutz davor das steine den abfluss verstopfen.



So sieht es dann fertig aus


Die Winkel sind für die leitung die in den sumpf tank geht.

Rücklauf

In den Fisch tank muss nun ein Loch um das Wasser aus dem FT durch überlaufen in das Pflanzenbeet zu bringen.

Was ich benutze:
2x PVC - Durchführung 50x63x2"k

Zuerst schneide ich oben in beide Tanks je ein Rechtecke rein um leichter in den tank zukommen. In den Sumpf tank kommt noch ein kleines loch für den Rücklauf.


In den Fischtank Schneide ich zwei Löcher um das Wasser in das Growbed zu führen.
Dafür kommen zwei tank Durchführungen zum Einsatz DIN 50.


Warum Zwei Ausgänge?
Im nachhinein musste ich feststellen das wenn es stark regnet das Becken oben überläuft, da die Zeit abstände zwischen dem pumpen zu klein sind.
Das ganze lässt sich auch mit nur einem Din 110 Rohr lösen statt zwei 50iger.

SLO

In dem Fischtank werde ich ein SLO System verwenden um den Kot nach draußen zu befördern.

Was ich benutze:
2x 1m Din 50 Rohre
1x Din 50 T Stück
1x Din 50 87°Winkel
1x Endstück

Ich brauche ein kurzes stück Rohr um ein Verbindung zwischen Tstück und Durchführung zu bekommen. Danach schneide ich das 1m Rohr auf länge und bringe den Winkel an. In das andere Rohr schneide ich ritze damit die Fest Stoffe abfließen können. Am ende wird ein Endstück befestigt um zu verhindern das dadurch fische angesaugt werden.





Das schwarze oben auf dem Rohr ist ein stück Fliegengitter, um das raus spülen der fische in das growbed zu verhindern. Ein läneres stück rohr würde auch gehn.

Zuleitung

In die Zuleitung schneide ich seitlich schlitze rein um zu verhindern das Wasser wieder raus gesaugt wird, ein neben Effekt ist das zusätzlicher Sauerstoff reingepumpt wird

Pflanzen

Pflanzen im System:

Salat
Bohnen
Gurken
Mais
Aubergine
Stevia
Chili
Tabak
Erdbeeren
Paprika
Heidelbeere
Melone
Tomaten
Radieschen
Topinambur
Schnittlauch

Wurmfarm

Alles was an grün Abfall vom System anfällt wandert in meine Wurmfarm.

Insgesamt 1kg Würmer:

Was benutze ich sonst noch

Was benutze ich:
Sera Aqua-Test Box
ECO Teichpumpe Supernova FTP-12000
Osaga LK 60
Forellenfutter



Nach dem meine Schmutzwasserpumpe den geist aufgegeben hat habe ich eine
ECO Teichpumpe Supernova FTP-12000
gekauft zwar mehr als ein overkill aber sie war das billigste was ich auf die schnelle auftreiben konnte.
